M8外六角螺栓指公称直径为8mm的外六角螺栓，以下从不同部分介绍其标准尺寸相关内容：

头部尺寸

对边宽度：根据GB/T 5782 - 2016等相关标准，A 级和B 级的M8外六角螺栓对边宽度s的公称尺寸为13mm。A级用于螺栓直径D≤24和螺栓长度L≤10D或L≤150mm（按较小值）的情况；B级用于D>24或L>10D或L>150mm（按较小值）的情况 。其允许的公差范围，A级为±0.13mm，B级为±0.21mm 。对边宽度是使用扳手拧紧或松开螺栓时的重要尺寸依据，合适的对边宽度能保证扳手与螺栓头部良好配合，便于施加扭矩。

厚度：头部厚度k的公称尺寸为5mm，A级的允许偏差为±0.15mm，B级的允许偏差为±0.25mm 。头部厚度影响螺栓头部的承载能力和与被连接件表面的接触情况，过薄可能导致头部在拧紧过程中变形或损坏，过厚则可能增加不必要的重量和空间占用。

螺杆尺寸

公称直径：M8表示公称直径D为8mm，它是螺纹的基本尺寸参数，决定了螺栓与螺母的配合关系以及所能承受的载荷大小等。

螺纹长度：螺纹长度b根据不同的产品类型和标准有多种规格。比如在部分标准中，全螺纹的M8螺栓螺纹长度就是螺杆全长；非全螺纹的情况下，根据螺栓长度L的不同，螺纹长度b有不同取值，如当L≤40mm时，b可能为12mm等 。螺纹长度影响螺栓与被连接件的旋合深度，从而影响连接的可靠性。

螺杆长度：螺杆长度L（不包括头部）有一系列标准值，如10mm、12mm、16mm、20mm、25mm、30mm、35mm、40mm、45mm、50mm、55mm等 ，实际选用时需根据被连接件的厚度等因素确定，以保证螺栓能可靠地紧固连接部件。

螺纹尺寸

大径：M8普通粗牙螺纹的大径基本尺寸为8mm，它是螺纹的最大直径，与螺母的内螺纹大径配合。

中径：中径约为7.188mm ，是一个假想圆柱的直径，该圆柱的母线通过牙型上沟槽和凸起宽度相等的地方，在螺纹连接的配合中，中径尺寸起着关键作用，影响螺纹的旋合性和连接强度。

小径：小径约为6.647mm ，是螺纹的最小直径。

螺距：M8普通粗牙螺纹的螺距为1.25mm ，螺距是相邻两牙在中径线上对应两点间的轴向距离，它决定了螺纹的导程和自锁性能等。

由于难以直接提供标准尺寸图，你可以通过查阅相关标准文档（如GB/T 5782 - 2016等），或使用机械设计软件（如AutoCAD、SolidWorks等），在软件中按照上述标准尺寸绘制出M8外六角螺栓的精确尺寸图。

GB/T 5785-2016六角头螺栓 细牙

GB/T 5786-2016六角头螺栓 细牙 全螺纹

GB/T 5782-2016六角头螺栓

GB/T 5780-2016六角头螺栓 C级

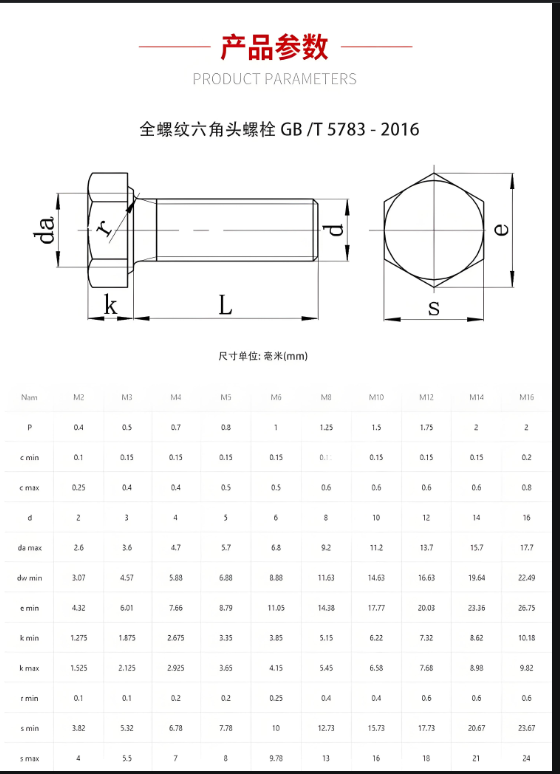

GB/T 5783-2016六角头螺栓 全螺纹

GB/T 5781-2016六角头螺栓 全螺纹 C级

国家标准规定了外六角螺栓螺纹规格为M3~M64，A和B级的六角头螺栓，A级用于D<=24和L<=10D或L<=150mm(按较小值)的螺栓；B级用于D>24或L>10D或L>150(按较小值)的螺栓
