M5螺母是一种常见的标准螺母，以下从不同维度介绍其尺寸相关信息：

螺纹尺寸

M5螺母标准螺纹尺寸为M5×0.8mm 。其中“M”代表公制螺纹，“5”表示螺杆直径（即螺纹大径）为5mm，“0.8”代表螺距，即相邻两牙在中径线上对应两点间的轴向距离为0.8mm。螺纹中径约为4.48mm ，小径约为4.13mm 。

外形尺寸

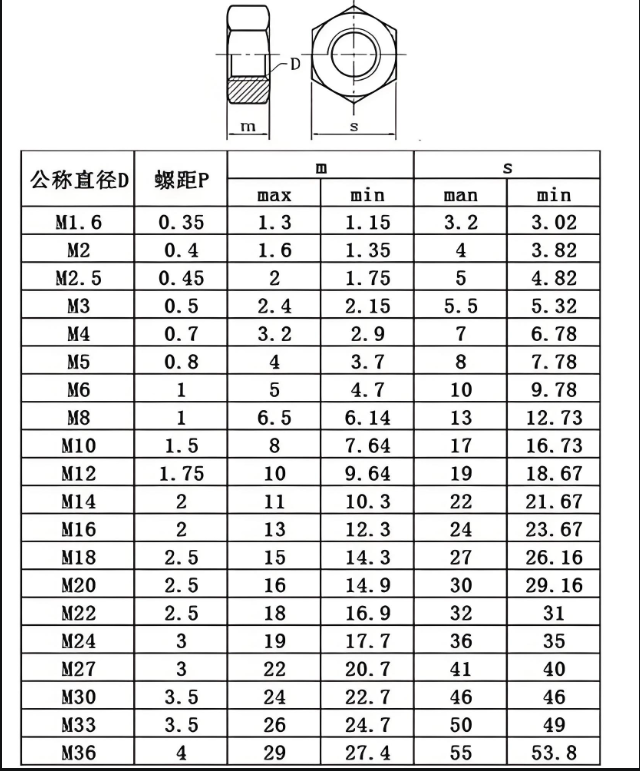

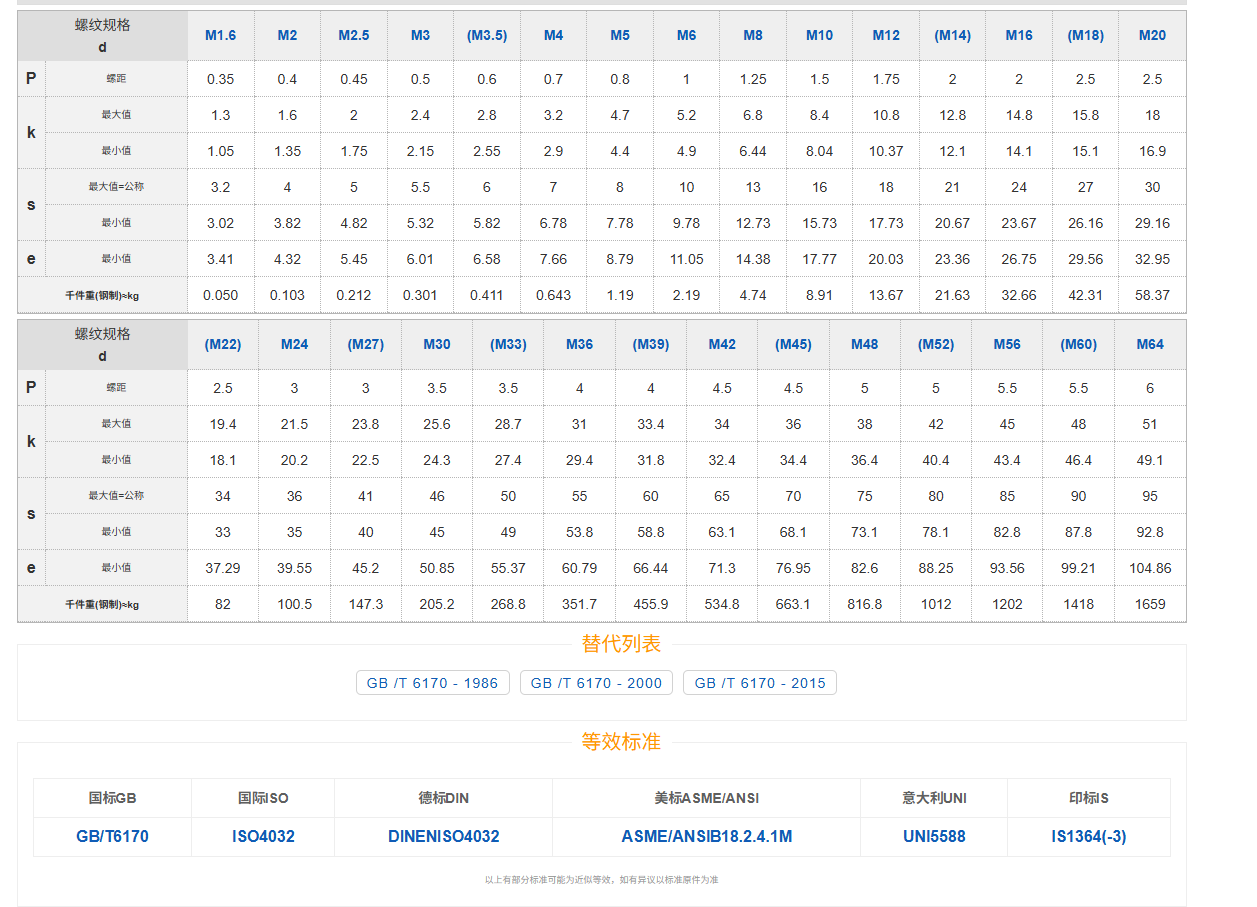

六角螺母：对边宽度s的公称尺寸为8mm，允许的最大尺寸为8.18mm，最小尺寸为7.82mm；对角宽度e的最小尺寸为8.79mm ；螺母厚度m的公称尺寸为4.7mm，最大尺寸为5mm，最小尺寸为4.4mm 。

沉头螺母：头部直径d的公称尺寸为9.3mm，最大尺寸为9.68mm，最小尺寸为8.92mm ；头部厚度k的公称尺寸为2.4mm，最大尺寸为2.6mm，最小尺寸为2.2mm 。

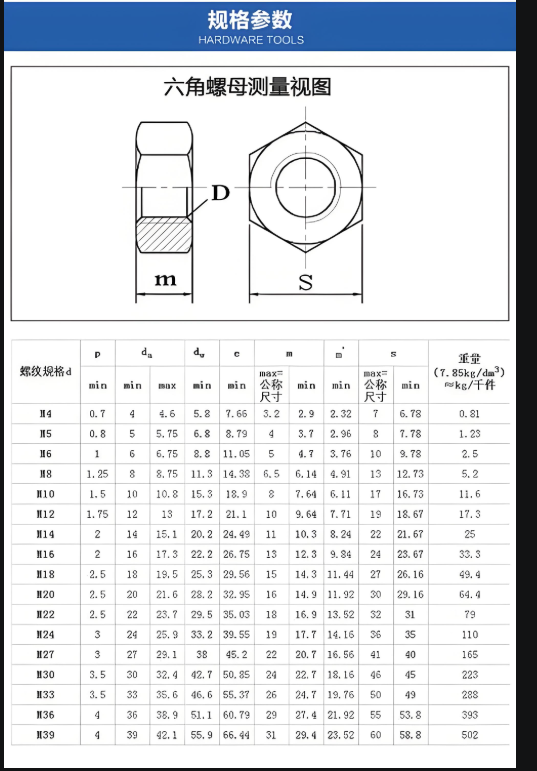

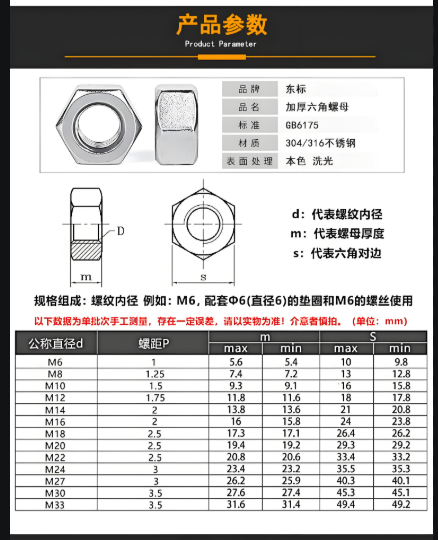

尺寸图示说明

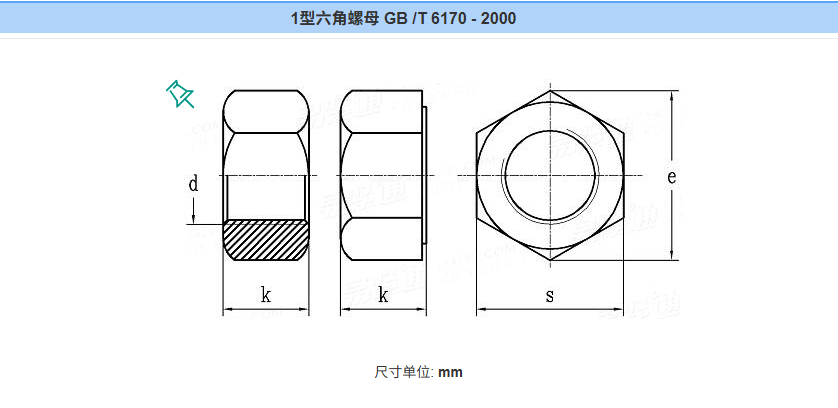

通常可以通过机械制图软件或查阅机械设计手册中的标准图示来直观查看。在图示中，会清晰标注出上述提到的各个尺寸参数，一般以视图（如主视图、俯视图、侧视图等）的形式呈现。例如在俯视图中，可清晰看到六角螺母的对边宽度、对角宽度以及螺母厚度等信息；在主视图中能呈现螺母的螺纹大径、小径等尺寸关系 。

此外，在实际应用中，不同的标准体系（如国标GB、国际标准ISO等）可能在具体尺寸公差上略有差异，且一些特殊用途或非标准的M5螺母尺寸也会有所不同。 如需更精确的M5螺母尺寸图，可通过专业的机械设计软件（如Auto - CAD等）绘制，或者在相关标准文件中获取。
