M12膨胀螺栓是一种较为常用的紧固连接件，以下深圳市创固五金朱经理为你介绍其标准尺寸及相关详图说明：

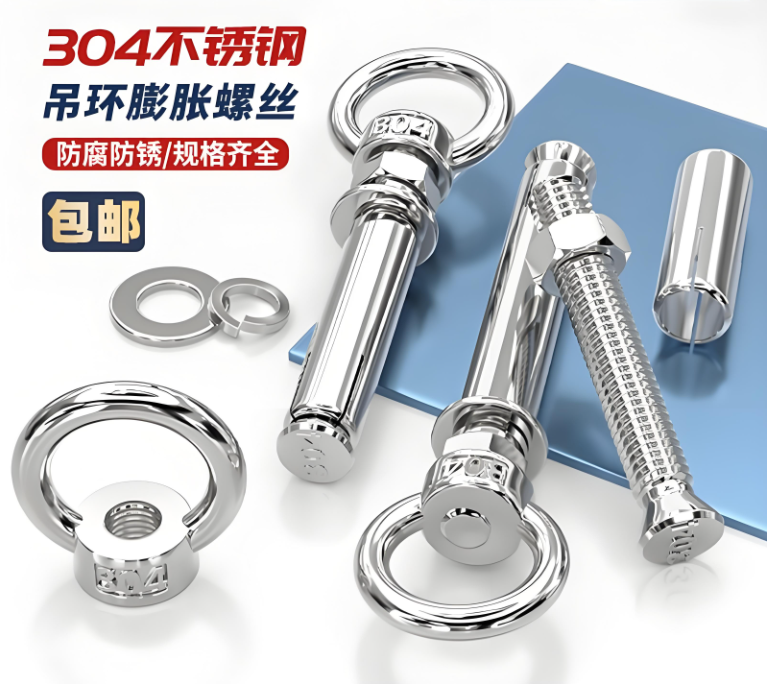

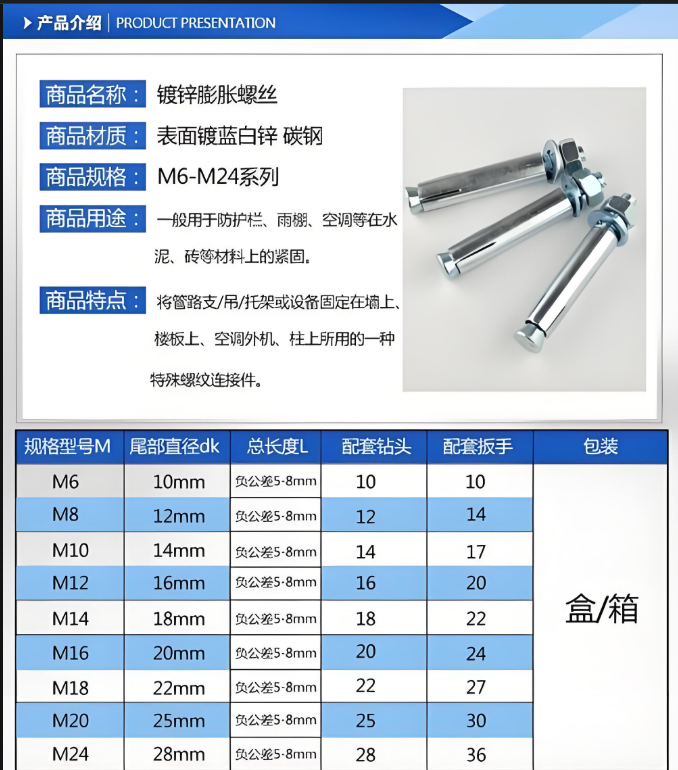

主要尺寸参数

螺杆直径：公称直径为12mm，这是膨胀螺栓螺杆部分的粗细尺寸。

套管外径：一般常见规格约为18mm。套管是膨胀螺栓实现膨胀紧固的关键部件，其外径尺寸决定了钻孔的直径大小，通常在安装时需使用直径为18mm的钻头进行打孔。

长度：M12膨胀螺栓有多种长度规格，常见的有50mm、60mm、80mm、100mm、120mm、150mm、200mm等 。不同长度适用于不同的安装场景，比如在较薄的墙体上固定物件可选择较短的长度，而在较厚的结构件或需要穿透多层材料进行固定时，则需选择较长的规格。

螺纹规格：螺纹规格一般为M12×1.75，其中12表示螺纹公称直径，1.75表示螺距。

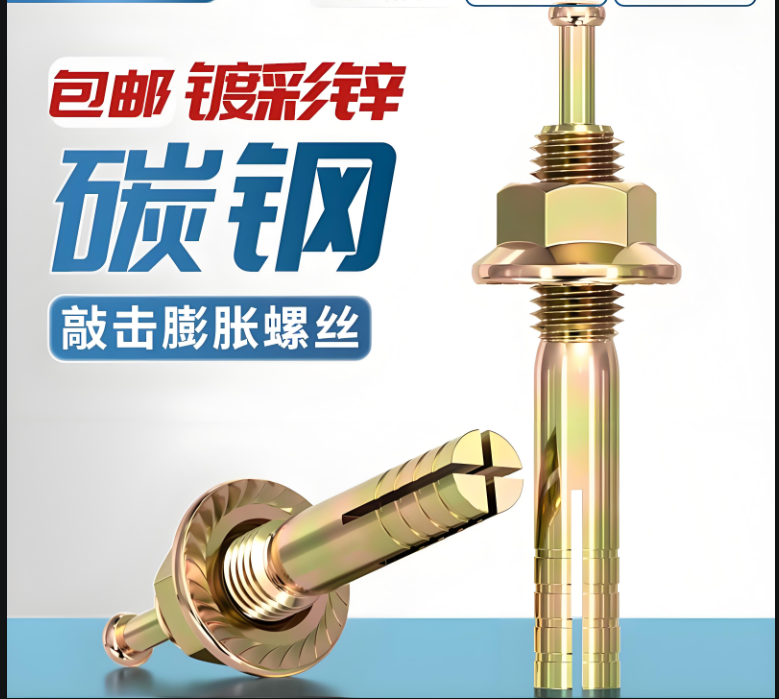

尺寸详图示意（以常见的金属套管膨胀螺栓为例，手绘示意仅供参考）

正视图：

螺杆部分呈现为圆柱形，标注其直径为12mm。

套管套在螺杆外部，标注套管外径18mm 。

若有螺母和垫片，螺母尺寸与螺杆螺纹适配，垫片一般外径稍大于螺母，起到增加受力面积、防止松动等作用。

侧视图：

展示膨胀螺栓的整体长度，以具体选择的长度规格为准（如100mm等）。

可看到螺杆端部一般为锥形或平头状，套管端部在膨胀后会张开，起到紧固作用。在未膨胀状态下，套管端部与螺杆端部平齐或稍短。

在实际使用M12膨胀螺栓时，除了关注其尺寸外，还需根据安装基体的材质（如混凝土、砖墙等）、承载要求等因素，合理选择长度和确定安装方式，以确保膨胀螺栓能够提供可靠的紧固效果。
