M16螺母是常用紧固件，以下依据国家标准GB/T 6170 - 2000等介绍其规格尺寸，并以文字形式描述类似尺寸图的关键信息：

整体外观及关键尺寸示意

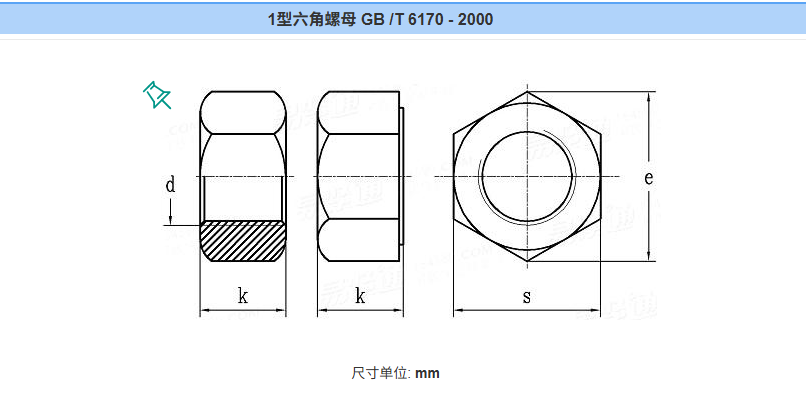

M16螺母外观多为六角形，从俯视图看呈现正六边形轮廓；从侧视图看，能呈现出其厚度特征。其关键尺寸包含公称直径、对边尺寸、对角尺寸、厚度、螺距等。

具体规格尺寸

公称直径：内螺纹大径，数值为16毫米，即螺母适配M16螺栓，螺纹公称直径是16毫米。

对边尺寸：依据GB/T 41、GB/T 6170、GB/T 6172.1等标准，对边长均为24毫米，即正六边形相对两平行边的距离。

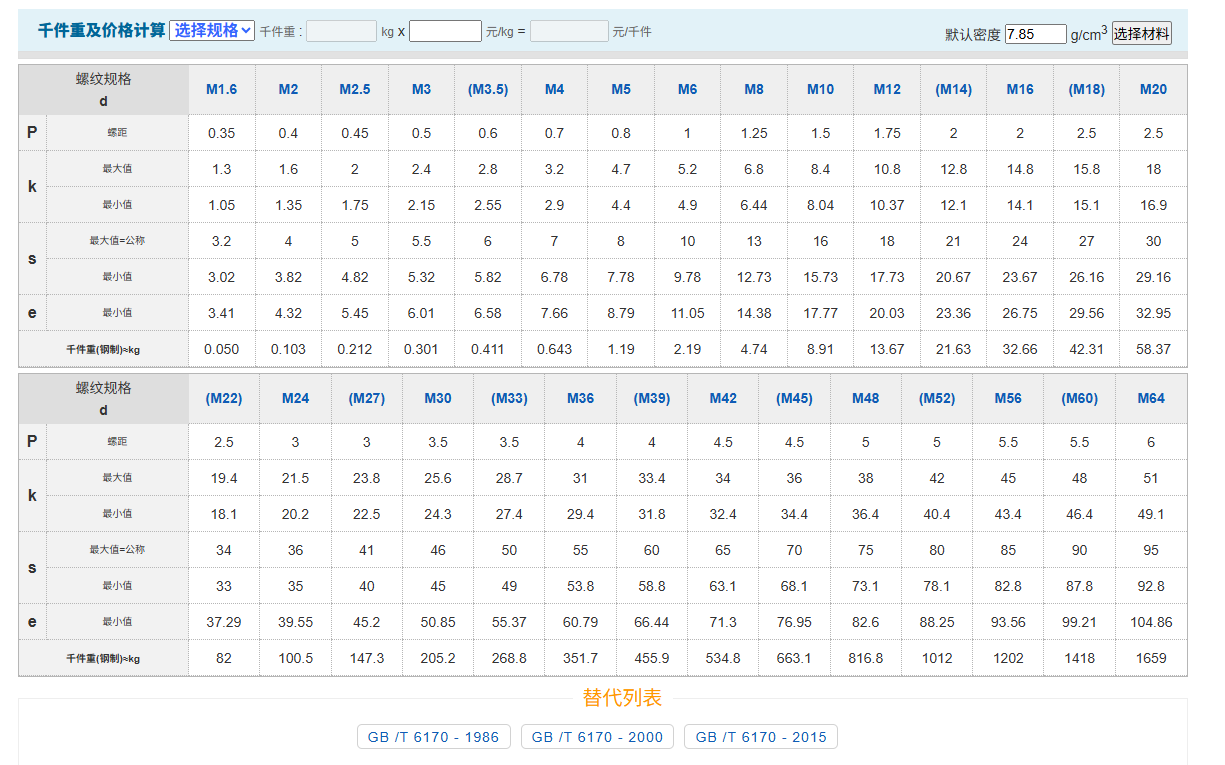

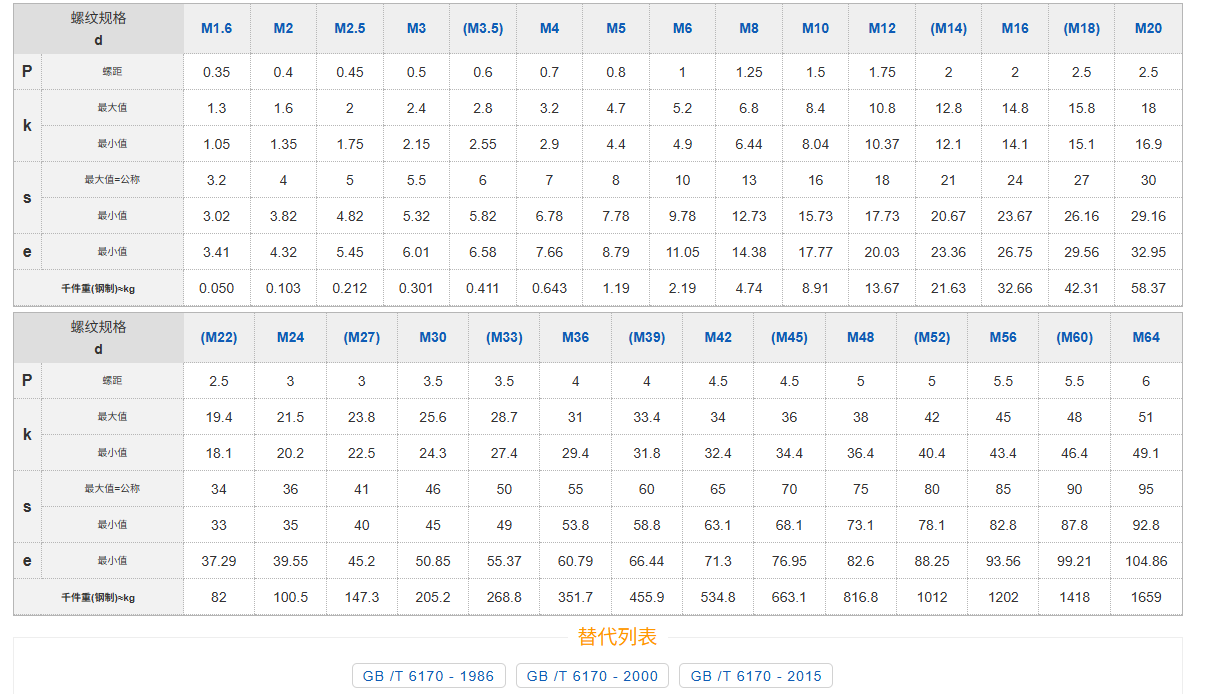

对角尺寸：GB/T 41标准下对角直径为26.17毫米，GB/T 6170标准下为26.75毫米，即正六边形相对两顶点的距离。

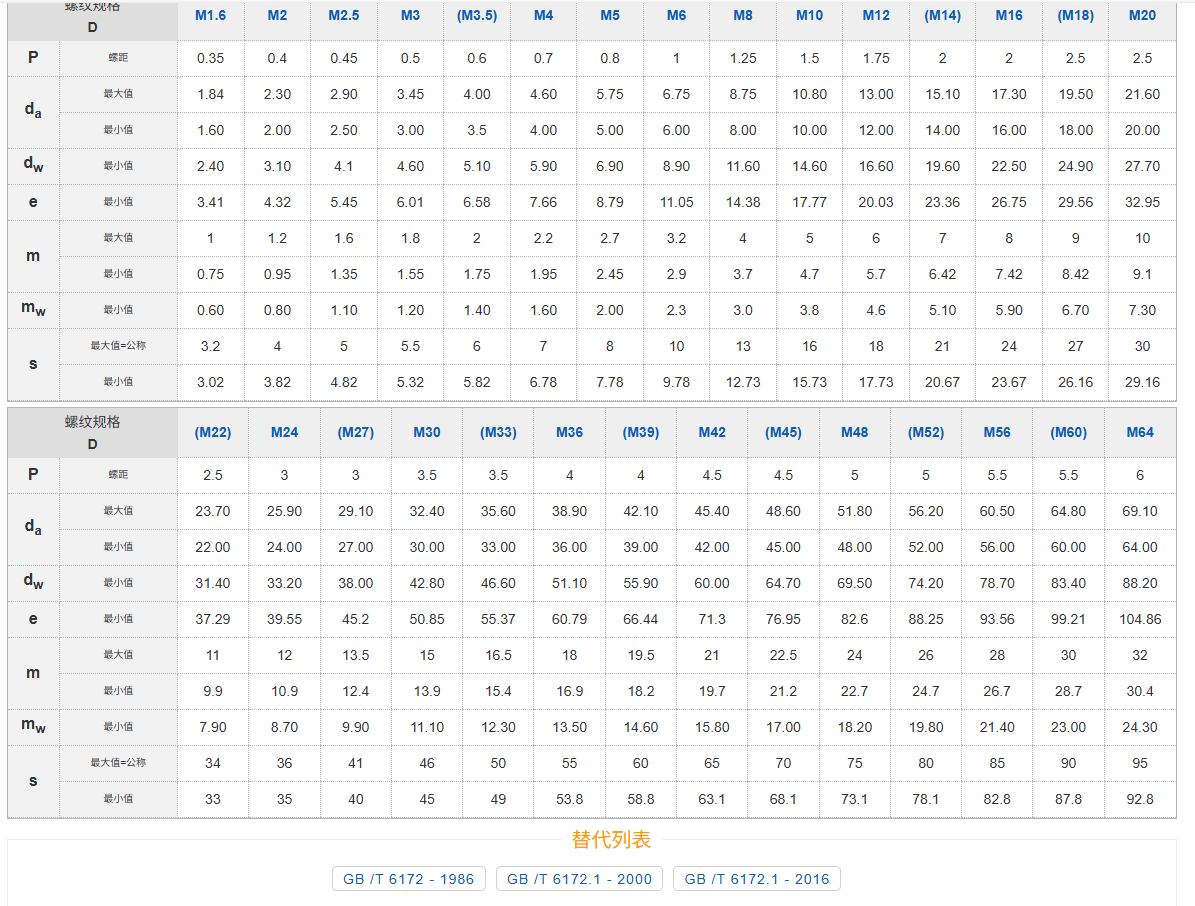

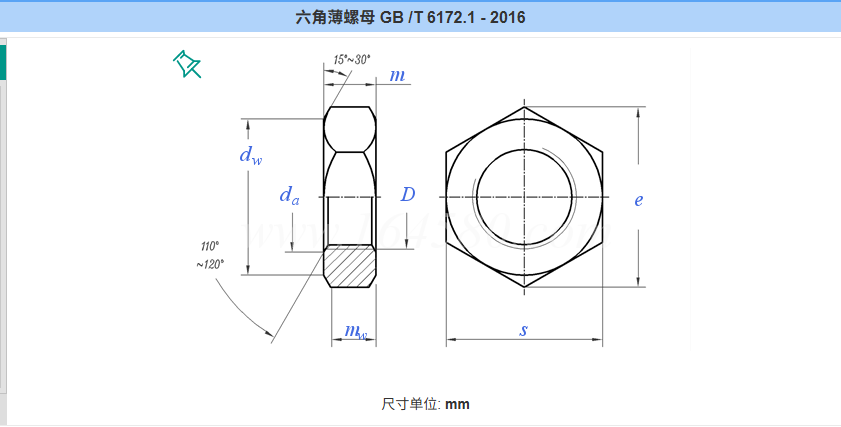

厚度：GB/T 41标准下厚度为15.9毫米，GB/T 6170标准下是14.8毫米 ，GB/T 6172.1标准下厚度为8毫米 。

螺距：螺距为2毫米，相邻两牙在中径线上对应两点间的轴向距离。

内螺纹小径：内径范围在13.835 - 14.210毫米。

在实际生产制造和使用中，可依据这些标准规格尺寸进行检验、装配等操作，确保螺母与螺栓等连接件配合良好，满足紧固需求。

若需精确详细图纸，可通过查询相关标准文本或使用专业机械设计软件生成。
