标准螺丝的国标长度公差因螺丝的产品等级等因素而有所不同,以下是常见的相关内容:



普通螺栓



普通螺栓一般有A、B、C三个产品等级,其长度公差规定如下:




A级:适用于螺纹规格≤M16且公称长度≤10d或公称长度≤150mm(按较小值)的螺栓。


其长度公差为js15(js是对称偏差代号,15是公差等级),意味着公差带相对于公称尺寸对称分布,公差数值可通过公差等级在标准公差数值表中查得。


例如对于公称长度为50mm的A级螺栓,查标准公差数值表可知,公差等级15对应的公差数值为±0.39mm,即该螺栓长度允许在49.61 - 50.39mm之间。


B级:适用于螺纹规格>M16或公称长度>10d或公称长度>150mm(按较小值)的螺栓。长度公差为js17,同样公差带相对于公称尺寸对称分布。


以公称长度为200mm的B级螺栓为例,公差等级17对应的公差数值为±0.84mm,即长度允许范围是199.16 - 200.84mm 。


C级:当公称长度L≤150mm时,长度公差为js17;当公称长度L>150mm时,长度公差为±IT17(IT为标准公差,17是公差等级) 。


比如公称长度为250mm的C级螺栓,通过标准公差数值表查得公差等级17对应的公差数值为±1.00mm,长度允许在249 - 251mm之间。



自攻螺钉



自攻螺钉的长度公差一般也有相关规定,通常其长度公差在一定范围内。例如,对于一些常见规格的自攻螺钉,



当公称长度在6 - 12mm时,长度公差可能为±0.3mm;当公称长度在14 - 20mm时,长度公差可能为±0.4mm ;


当公称长度在22 - 30mm时,长度公差可能为±0.5mm等 。不过,具体的自攻螺钉长度公差还需根据对应的产品标准和生产厂家的要求确定。



紧定螺钉



紧定螺钉的长度公差依据其公差等级而定。一般来说,常见的公差等级对应的长度公差也有相应规定。



例如,中等精度的紧定螺钉,长度公差可能在一定的数值范围内,对于较短的紧定螺钉(如公称长度≤10mm),公差可能为±0.2mm ;


对于较长的紧定螺钉(如公称长度>10mm且≤50mm),公差可能为±0.3mm等 。不同类型和用途的紧定螺钉公差会有所差异。

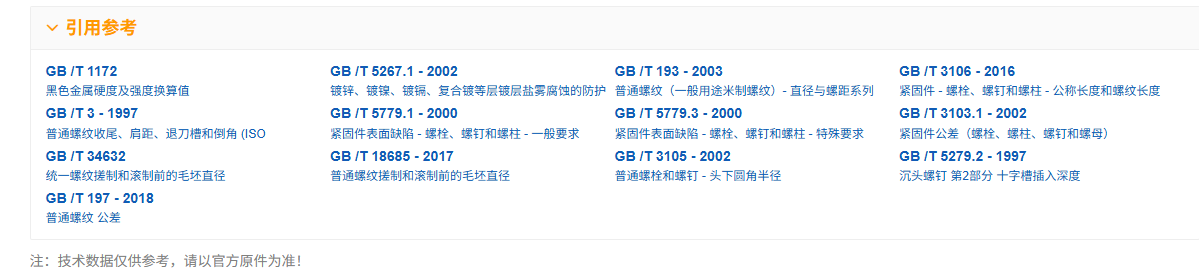

在实际生产和使用中,应根据具体的螺丝类型、产品等级以及相关国家标准(如GB/T 197 - 2003《普通螺纹 公差》等)来确定其准确的长度公差要求。

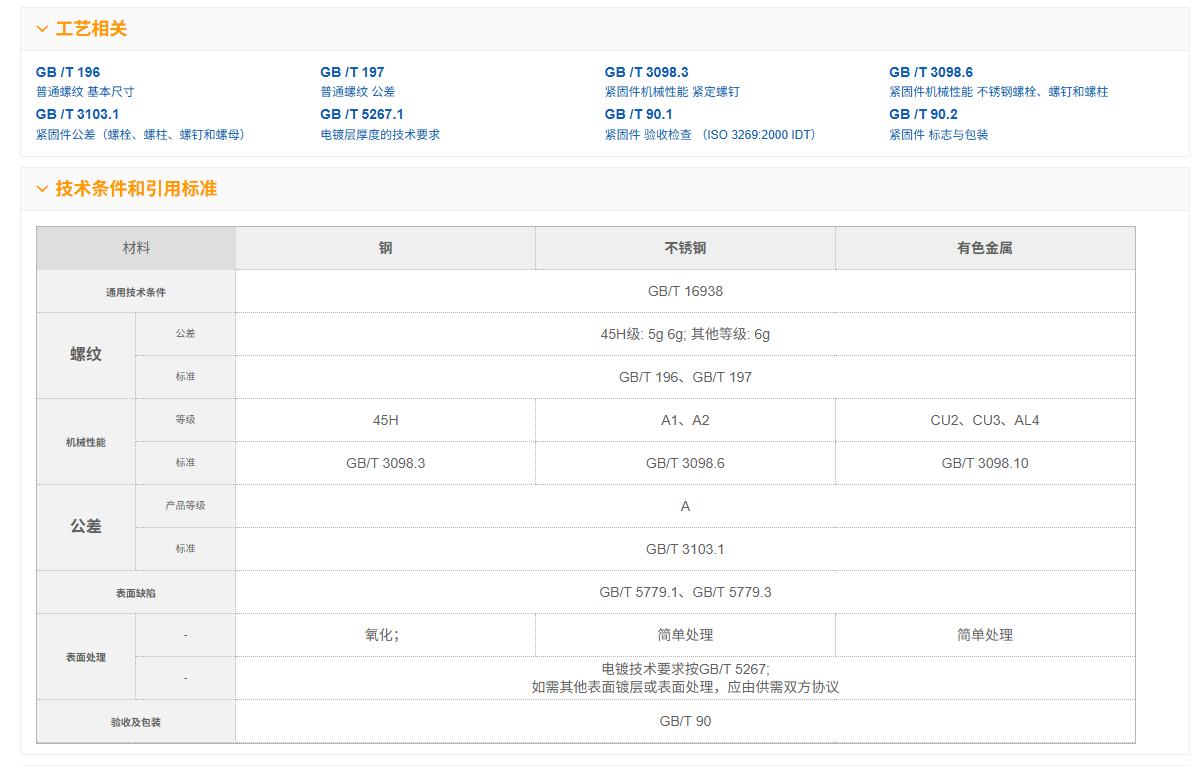

标准螺丝国标长度公差表:
