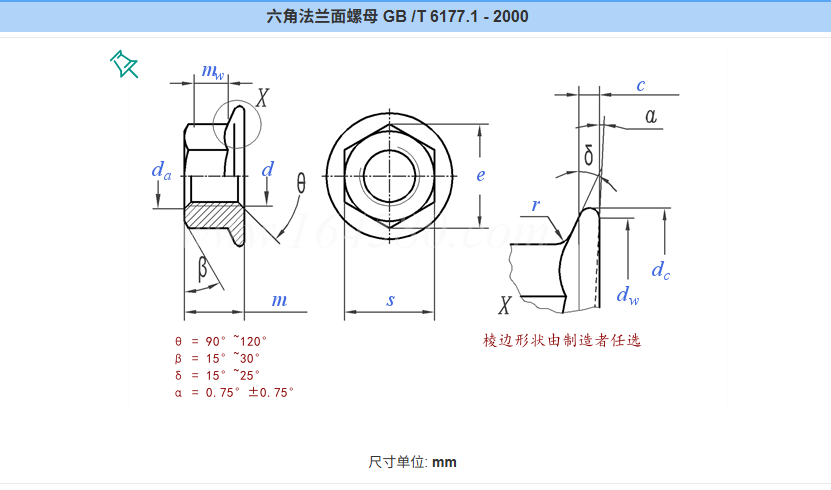

GB/T 6177 - 2016为现行的六角法兰面螺母国家标准，规定了螺纹规格为M5～M20、性能等级为8、9、10、12和A2 - 70级、

产品等级为A和B级的无倒角的六角法兰面螺母，以下是其主要尺寸参数表（单位：mm）：

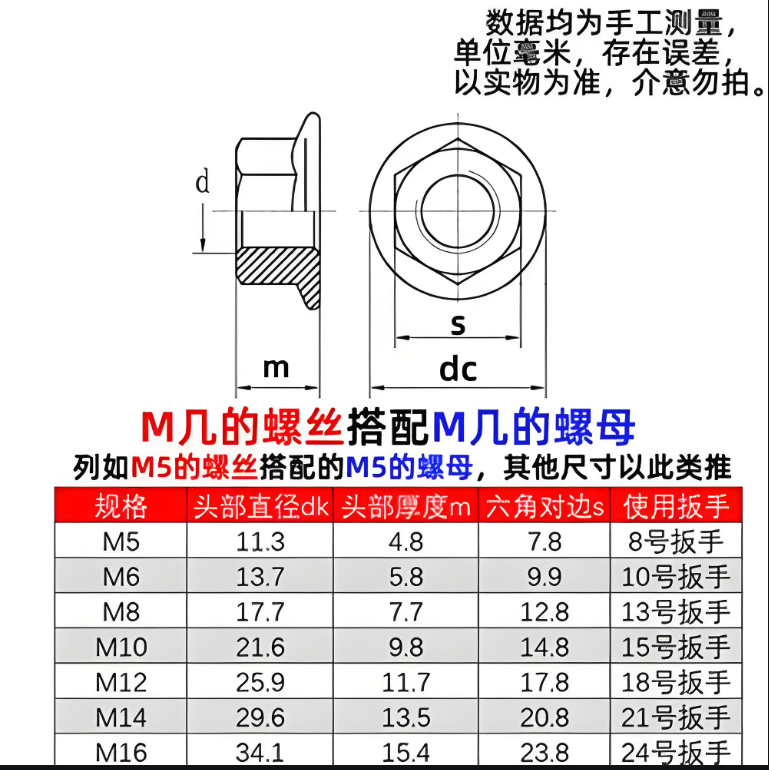

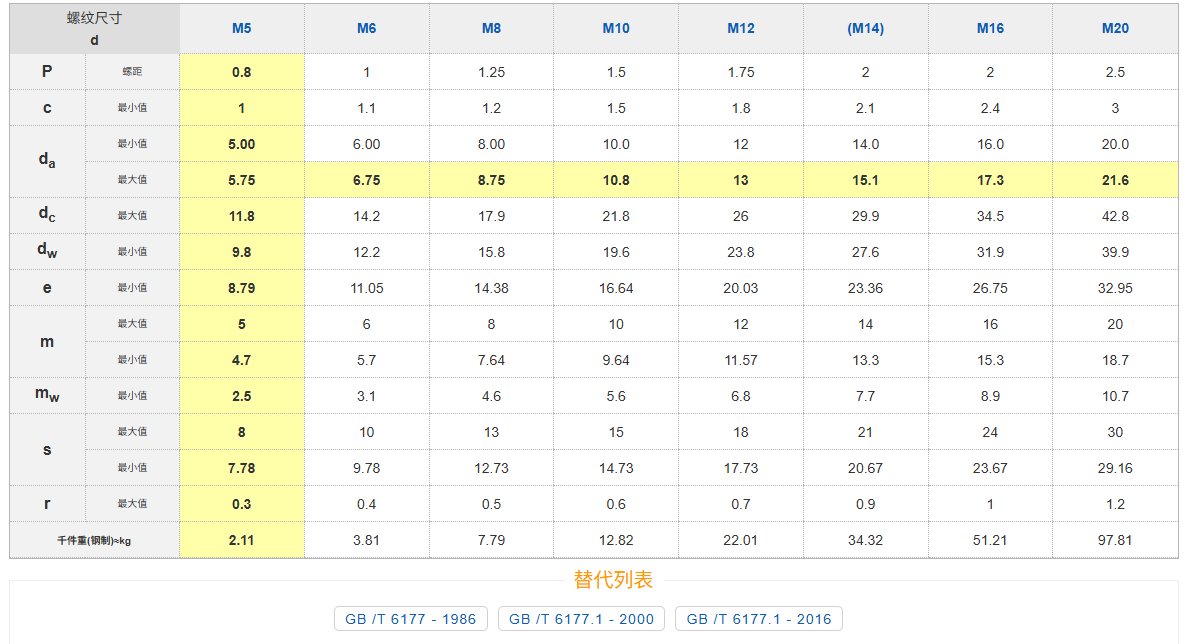

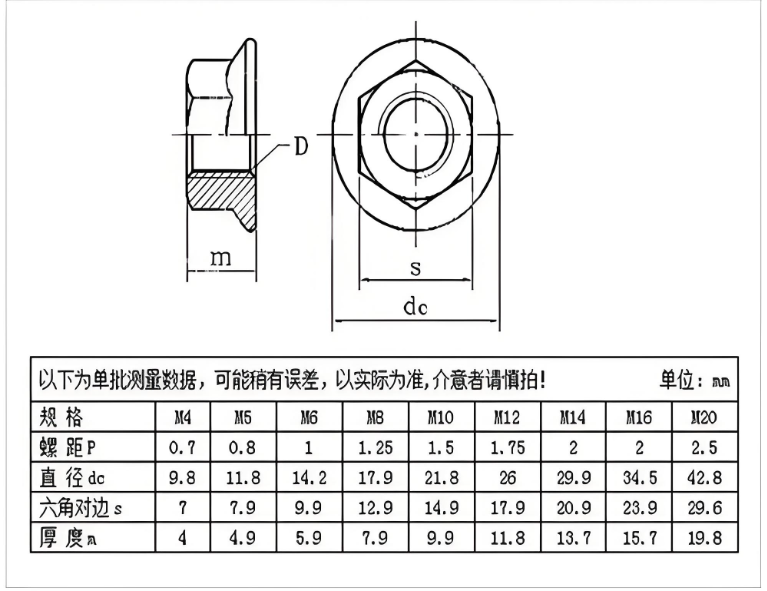

螺纹规格（D） 螺距（P） 法兰直径（dc）max 法兰厚度（C）min 对边宽度（s）max 对边宽度（s）min 对角宽度（e）min 螺母厚度（m）max 螺母厚度（m）min

M5 0.8 10.9 1.6 8 7.78 8.79 5.1 4.8

M6 1 12.2 1.8 10 9.78 11.05 5.7 5.4

M8 1.25 16.3 2.0 13 12.73 14.38 7.9 7.44

M10 1.5 19.2 2.3 16 15.73 17.77 9.5 9.04

M12 1.75 22.5 2.6 18 17.73 19.95 12.2 11.67

M16 2 29.0 3.0 24 23.67 26.75 15.9 15.27

M20 2.5 36.0 3.5 30 29.16 32.95 19.0 18.16

在上述表格中：

螺距（P）：相邻两牙在中径线上对应两点间的轴向距离。

法兰直径（dc）：螺母法兰部分的直径，较大的法兰直径可提供更大的支撑面积，增加螺母连接的稳定性和防松性能。

法兰厚度（C）：螺母法兰部分的厚度，影响螺母的整体强度和承载能力。

对边宽度（s）：六角螺母相对两平行边的距离，用于确定扳手的尺寸。

对角宽度（e）：六角螺母相对两对角点的距离。

螺母厚度（m）：螺母轴向的厚度，与螺母的承载能力密切相关。

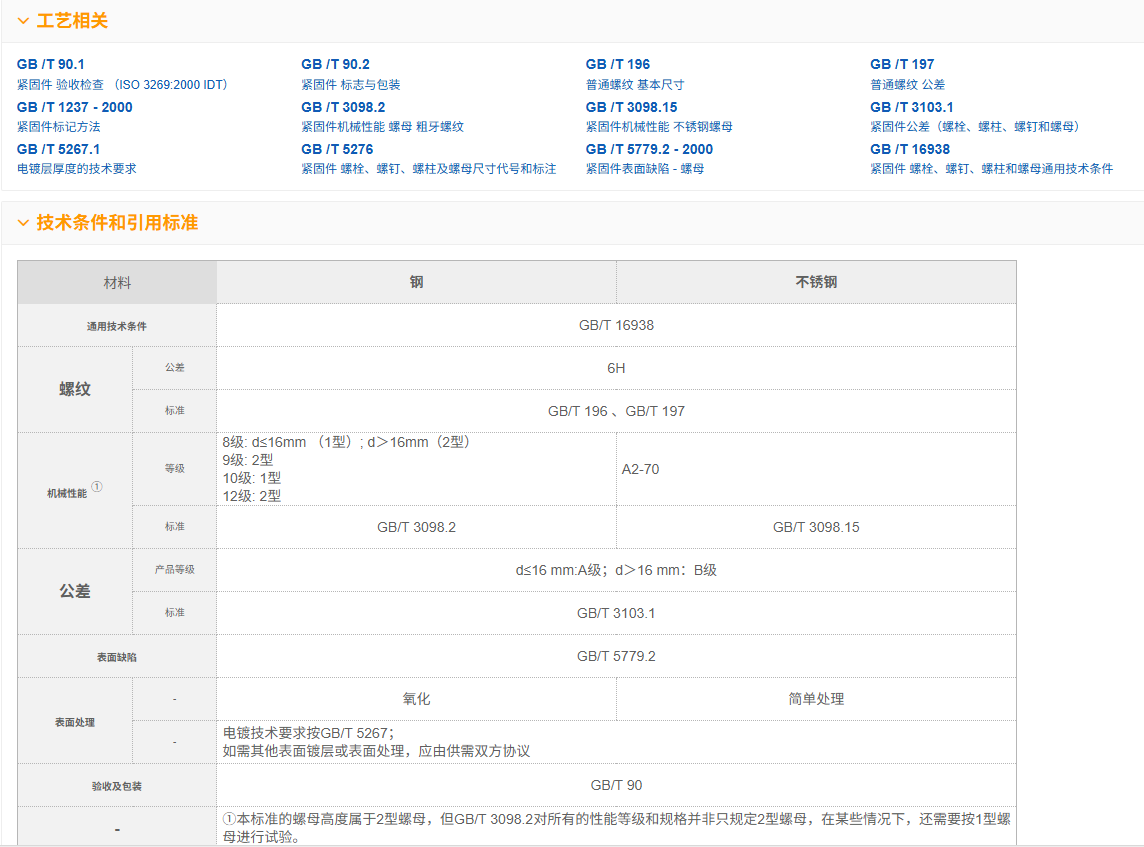

实际生产和使用中，除了上述主要尺寸外，还有一些其他的技术要求，如螺纹公差、机械性能等，需严格遵循GB/T 6177 - 2016标准规定，以确保螺母的质量和性能满足使用要求。
