以下是常见的六角法兰面螺栓规格尺寸对照表，单位为毫米（mm），数据参照相关标准并结合实际应用整理：

螺纹规格d 螺距P 法兰直径D 法兰厚度C 对边宽度s 对角宽度e 头部高度K 螺纹长度b

M5 0.8 16.0 1.6 8.0 8.79 4.0 10 - 20

M6 1.0 18.0 2.0 10.0 10.95 5.0 12 - 25

M8 1.25 22.0 2.0 13.0 14.38 6.0 16 - 35

M10 1.5 26.0 2.5 16.0 17.77 7.0 20 - 40

M12 1.75 30.0 3.0 18.0 19.95 8.0 25 - 50

(M14) 2.0 34.0 3.0 21.0 23.35 9.0 30 - 55

M16 2.0 38.0 3.0 24.0 26.75 10.0 35 - 65

M20 2.5 46.0 3.5 30.0 32.95 13.0 40 - 80

需注意：

括号内的螺纹规格（如M14）为非优选系列。

螺纹长度b的取值范围只是常见情况，实际生产中会有更多长度规格可供选择，以满足不同的装配需求。

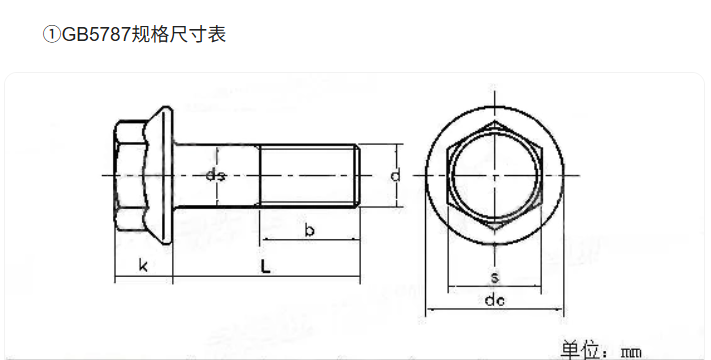

该对照表基于一般性标准和常见应用，不同厂家生产的产品可能在尺寸公差等方面略有差异，具体选用时应参考产品详细规格说明和相关标准（如GB/T 5787等） 。
